取水泵站智能测控系统

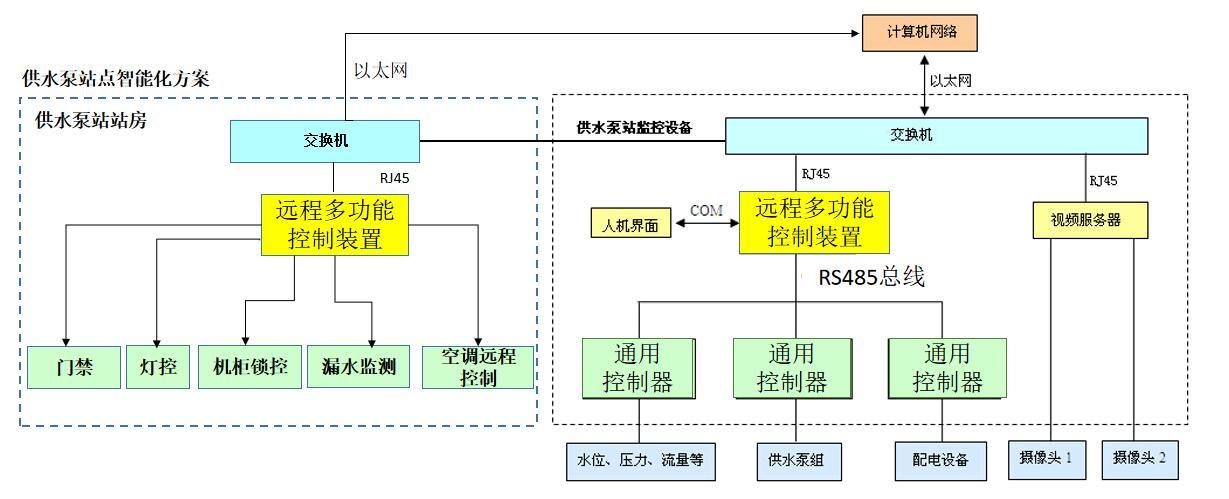

系统拓扑示意图

硬件系统功能

采集功能：

采集取水点或蓄水池水位、泵站出水压力和流量；

采集加压泵组的启停状态、保护状态以及电压、电流、电能等电参数；

采集供电设备状态、泵站安防报警状态；

光纤通信时，支持采集实时视频图像。

存储功能：

循环存储现场监控信息，以备查询。

人机界面：

工业平板电脑实时显示监测数据和相关设备运行状态，支持触摸操作。

◆ 控制功能：支持手动控制、自动控制、远程控制加压泵组的启停；控制模式可切换。

◆ 通信功能：支持GPRS/4G、光纤、以太网等通信方式。

◆ 预警报警功能：电流过大、水位越限、控制柜保护、配电故障、闲人进入等状况发生时，立即上报告警信息。

硬件系统特点

功能强大，可同时实现远程无人值守数据监测、逻辑控制和视频监控功能。

◆ 专业化设计：专为供水泵站监控研发，无需用户二次编程。

◆ 兼容性强：兼容各种类型变送器、仪表、水泵、阀门等设备。

◆ 维护方便：内部采用模块化设计，每台泵独立控制，便于维护；可远程设置工作参数、升级设备程序。

◆ 接入灵活：可接入配套的上位机系统，也可接入组态软件或用户自行开发的监控软件。

整个系统平台特点

智能化生产

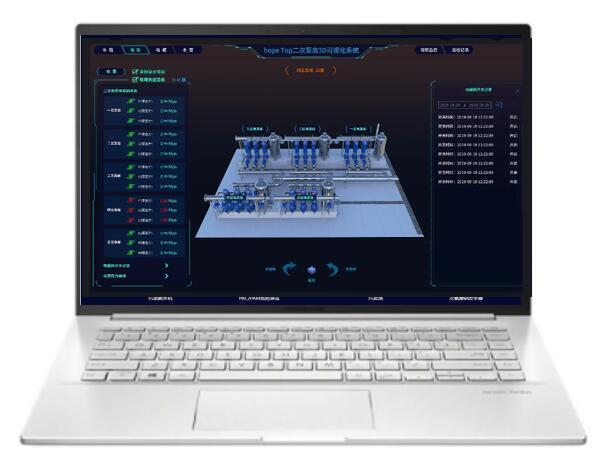

仿真模拟水厂工艺，直观展现工艺流程及设备监测数据，可远程开关水泵、阀门；根据管网压力、水厂水池水位、水泵能效，联动控制水泵、阀门，保障供水。

信息化管理

整合供水各子系统运行数据，对分散在各地的水源井、水厂、管网各型设备进行远程诊断和分析联络，提升信息化水平，打破信息孤岛，实现互联互通。

科学化决策

统计分析水司日均供水量、压力合格率 、水质达标率等运营关键指标，为水务管理者把握全局，运筹帷幄提供决策依据；直观的界面，展现企业各环节的经营数据，洞察企业的运营状况。

精细化运维

对供水系统日常运维的各个环节进行监管，工单系统结合手机端实时监督和管理维保人员任务执行状况，提升运维效率和管控水平。
